AB系列纵走式机械手

发布日期：2019-10-10 14:44:00 访问次数：1411

AB系列纵走式机械手适用于50~450吨的各型卧式射出成型机的成品取出，安装方向与传统的横走式不同，是将成品与料头取出放置于射出机尾端，可以节省射出机的安装空间。有单截式及双截式；均可增加副臂用于三片模，同时夹成品与料头，上下行程从600~1000mm。安装可节省射出机安装空间 30~40%，更充分的利用厂房；并可增加产能20~30%，降低产品的不良率，保障操作人员的安全性，减少人工，精准的控制生产量，减少浪费。

特点

• 采用高性能AC伺服马达驱动，可取出成品深度大之产品，取出产品多样化；超高速的取出时间大幅提升生产的效率。
• 高刚性3D结构设计，结构稳定震动小耐久寿命长。
• 使用高精度高速专用的直线滑轨，耐磨损、耐热、寿命长不变形。
• 手臂结构采用高刚性铝挤型梁，品质轻、高刚性，配合皮带倍速机构保证取出时间。
• T型齿形钢丝PU皮带传动，稳定性佳，定位精准重现性达0.15mm。

一般规格

电源 Power Source	工作气压 Working Pressure	最大容许气压 Max. Allowed Pressure	驱动方式 Dirve System	侧姿 Swivel	控制系统 Control System
1 or 3 AC220V±10V 50/60Hz	5Kgf/cm2 0.49Mpa	8Kgf/cm2 0.8Mpa	Y:AC Servp Motor X.Z Pneumatic Cyliner	90° Fixed Pneumatic	微电脑控制 Microcomputer control

主要规格

机型 Model	AB 550 ID/IS/WD/WS	AB 650 ID/IS/WD/WS	AB 750 ID/IS/WD/WS
电源容量 Power capacity	1	1	1
适用成型机（Ton） Recommended I.M.M	50-150	100-250	250-450
横行行程（mm） Traverse stroke	2000(2500)	3000(3500)	4000(4500)
横行驱动方式 Traverse driven	Y AC Sertio Motor or Inverter Motor Optionl X.Z AC Sertio Motor or Pneumatic Cylinder
引拔行程(mm) Crosswise stroke	P:150 R:100	P:300 R:100	P:400 R:100
上下行程(mm) Vertical srtoke	650	850	1000
最大负荷(kg) Max loading	3	3	5
取出时间(sec) Dry take out time	2	2.5	3
全循环时间(sec) Dry cycle time	10	12	14
空气消耗量(NI/cycle) Air consumption	21	25	30
净重(kg) Net weight	320	390	460

()表示选购规格，“P”成品臂，“R:料头臂，I：单截式，W：双截式，D：成品臂+料头臂，S：成品臂，
Y3：3轴伺服控制，Y5：5轴伺服控制
Denoted: "P" :product arm "R" :runner arm I: single stage W: telescopic type D: double arm S: product arm
Y3: AC servo motor driven on 3 axis Y5: AC servo motor driven on 5 axis

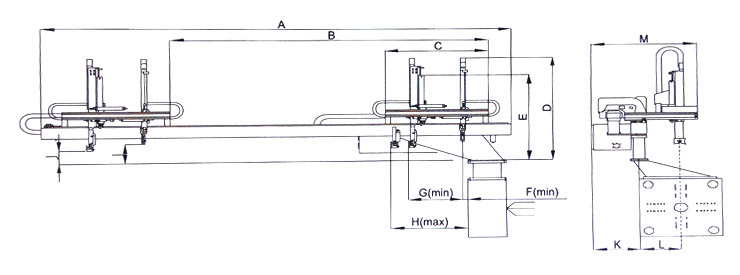

主要外形尺寸

Model	A	B	C	D	E	F	G	H	I	J	K	L	M
AB650ID/S	2800	2000	680	1492(1200)	1230(910)	50	130(190)	600	220(185)	270(220)	420	390±50	1000
AB850ID/WD/S	3900	3000	780	1650(1000)	1430(1000)	50	130(190)	700	220(180)	270(220)	420	420±50	1000
AB1000WD/S	5200	4000	980	1400	1100	50	190	900	220(185)	270(220)	420	65±50	1250
