AD系列轻型横走机械手（单截式）

发布日期：2019-10-10 14:19:09 访问次数：1434

AD系列轻型横走式机械手主要适用于50-200吨卧式射出成型机的成品或口水取出，上下手臂有单截式和双截式两种，横行驱动方式可采用气压驱动，变频马达驱动和AC伺服马达驱动，适合于两板及三板模，可提升产能20~30%，降低产品不良率，节约人工，精确控制产量及保障操作人员的安全性。

特点

• 横行可采用进口无杠缸，变频马达或AC伺服马达驱动，配合两组进口高刚性精密线性滑轨，运行平稳，噪音低，摩擦系数低，经久耐用
• 手臂采用单截式进口的高刚性精密线性滑轨，上下结构可选配双截式手臂，特殊的皮带倍速结构设计，只需一半的行程即可达到全行程大幅度缩短上下手臂的结构高度，提高上下行程的速度及稳定性，并可配合厂房高度地的场所。
• 自动jia检测报警安全保护，如气压不足或突发故障会自动报警，并自动弹出防落气缸，保证机械手和模具的安全。
• 可选购CE机型，符合EUROMAP/SPI的标准及配置标准接口。

一般规格

电源 Power Source	工作气压 Working Pressure	最大容许气压 Max. Allowed Pressure	驱动方式 Dirve System	侧姿 Swivel	控制系统 Control System
1 or 3 AC220V±10V 50/60Hz	5Kgf/cm2 0.49Mpa	8Kgf/cm2 0.8Mpa	Y轴变频，XZ轴气动驱动 Y( Inverter ) X.Z ( Pneumatic Cyliner )	90° Fixed Pneumatic	微电脑控制 Microcomputer control

主要规格

机型 Model	AD 550 ID/IS/WD/WS	AD 650 ID/IS/WD/WS	AD 750 ID/IS/WD/WS
电源容量 Power capacity	0.5/1(AC: servo Motor)		1
适用成型机（Ton） Recommended I.M.M	50-100	50-150	150-200
横行行程（mm） Traverse stroke	1000		1300
横行驱动方式 Traverse driven	标准：气缸 Standard:rodless pneumatic cylinder 标准：变频马达 Standard:inverter motor 选项：变频马达 Option:inverter motor or servo motor 选项：伺服马达 Option:inverter motor or servo motor
引拔行程(mm) Crosswise stroke	P:170 R:100	P:170 R:100	P:300 R:100
上下行程(mm) Vertical srtoke	550	650	750
最大负荷(kg) Max loading	3	3	3
取出时间(sec) Dry take out time	1	1.3	1.3
全循环时间(sec) Dry cycle time	8	8	8.3
空气消耗量(NI/cycle) Air consumption	19	20	22
净重(kg) Net weight	180-215	180-220	180-260

()表示选购规格： “P”成品臂，“R:料头臂，I：单截式，W：双截式，D：成品臂+料头臂，S：成品臂，A：引拔轴电动高位 G：上下轴电动高位 M：变频马达驱动
Y：为AC伺服马达
()Denoted: "P" :product arm "R" :runner arm I: single stage W: telescopic type D: double arm S: product arm M:inverter motor
Y:traverse axle driven by AC servo motor

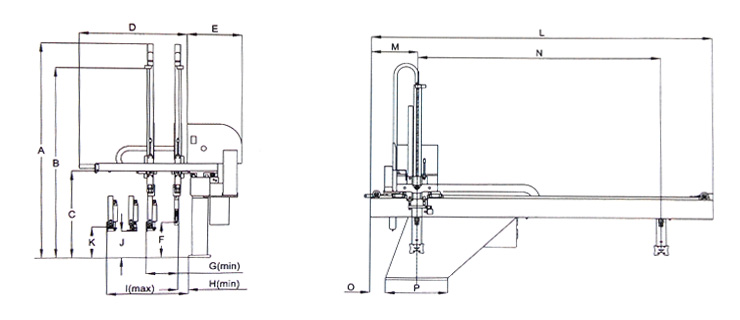

主要规格及外形尺寸

Model	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P
AD 550(W)	1270/1060	1050/820	455	750	450	150/170	130	120	680	130	160	1540	250	1000	140	280
AD 650(W)	1370/1110	1140/870	455	750	450	150/170	130	130	680	130	160	1540	290	1000	135	350
AD 750(W)	1470/1160	1230/920	455	950	450	150/170	130	130	800	110	130	1870	290	1300	135	350

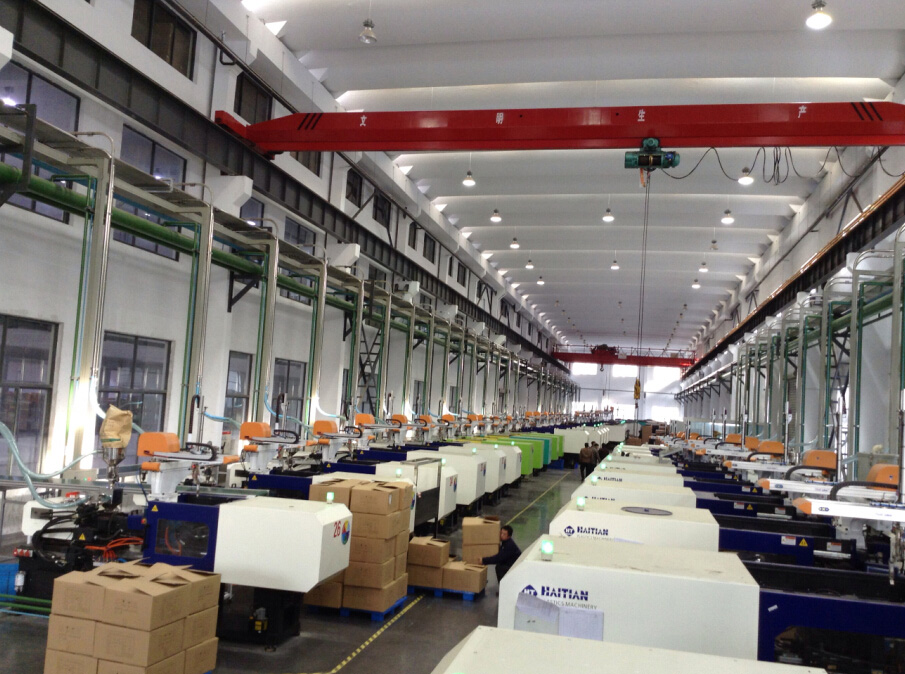

以下为AD系列机械手某客户安装案例照片：
